Qu’est-ce qu’un système d’affichage d’affiches défilantes et comment fonctionne-t-il ?

Un système d"affichage d"affiches à défilement est un kit d"entraînement motorisé (moteur, rouleaux et contrôleur numérique) qui fait tourner jusqu"à six affiches imprimées dans une seule boîte lumineuse rétroéclairée. C"est le matériel derrière les panneaux d"affichage multi-images que vous voyez sur les abribus, dans les halls de gare et dans les rues commerçantes de la ville : une armoire, une source de lumière, mais une séquence de publicités au lieu d"une seule feuille statique. Cet article explique en quoi consiste le système, comment fonctionne réellement le cycle de défilement et quelles tailles de panneaux chaque classe de kit dessert.

Points clés à retenir

• Un système d"affichage d"affiches à défilement est un kit d"entraînement motorisé qui fait tourner jusqu"à six affiches imprimées dans une seule boîte lumineuse rétroéclairée.

• Le cycle de travail est simple : deux rouleaux transportent une boucle d"affiche continue et un contrôleur numérique règle la vitesse, la direction et le temps de séjour de chaque affiche.

• Les systèmes sont dimensionnés par surface de panneau : environ 3 m² pour les petits caissons lumineux urbains, 6 à 15 m² pour les formats de mobilier urbain, jusqu"à 18 m² pour les grandes enseignes de façade.

• Par rapport à un panneau statique, le même espace publicitaire vend six emplacements ; par rapport à un écran LED, il coûte une fraction du prix et fonctionne entre 50 et 220 W.

Quels composants composent un système d’affichage d’affiches défilantes ?

La réponse directe : quatre composants – un moteur d"entraînement, un jeu de rouleaux, une carte de commande et une alimentation électrique – plus la boucle d"affiche elle-même.

• Moteur d'entraînement : les systèmes modernes utilisent un moteur à courant continu sans balais (BLDC). Il maintient une vitesse constante sous une charge changeante (la boucle d'affiche devient plus lourde sur un rouleau et plus légère sur l'autre à mesure qu'elle s'enroule) et fonctionne pendant des années sans l'usure des brosses qui limite les moteurs conventionnels.

• Jeu de rouleaux : deux tubes ou plus, un en haut de l'armoire et un en bas, qui portent la boucle pour affiche. Leur diamètre est important : plus le rouleau est grand, plus la courbure de l'impression est douce à chaque cycle.

• Tableau de commande numérique : le cerveau du système. Il définit la vitesse de défilement, la direction et la durée pendant laquelle chaque affiche reste visible, et maintient la tension du papier à un point de consigne fixe au lieu de la laisser dériver.

• Alimentation et minuterie : les kits de qualité acceptent 220 V ou 110 V AC, avec une option 12 V DC pour les sites hors réseau, et incluent un canal minuterie pour que l'affichage puisse rester en veille pendant la nuit.

• Boucle d'affiche : le support imprimé lui-même – généralement une bande de PET ou de papier rétroéclairée, soudée ou scotchée sur une courroie continue qui s'enfile sur les deux rouleaux.

Lorsque les fournisseurs vendent ces pièces dans un seul emballage correspondant à l"usine, l"emballage est appelé un kit de défilement. Lorsqu"ils vendent un moteur et un contrôleur provenant de différentes sources, des problèmes d"intégration en résultent généralement.

Comment fonctionne un système d’affichage d’affiches défilantes ?

La réponse directe : le contrôleur commande au moteur d"avancer la boucle d"affiche d"une longueur de panneau, la maintient en vue pendant un temps de maintien défini, puis avance à nouveau - un cycle continu qui montre chaque affiche en séquence.

• Étape 1 — Avancement : le moteur fait tourner les rouleaux, faisant avancer la boucle jusqu'à ce que l'affiche suivante soit centrée dans la fenêtre d'affichage. Sur un système numérique, cette position est mesurée et non devinée, de sorte que les affiches s'arrêtent toujours alignées.

• Étape 2 — Dwell : la boucle reste immobile pendant l'intervalle programmé - généralement plusieurs secondes à une minute, défini par campagne - pendant que le panneau rétroéclairé illumine l'affiche.

• Étape 3 — Répéter : après la dernière affiche de la boucle, la séquence revient à la première. Avec six affiches par face, un panneau diffuse une rotation répétée de six publicités 24 heures sur 24.

• Contrôle de la tension partout : le contrôleur régule le degré de serrage de la boucle. Trop lâche et l'impression dérive ou se froisse ; trop serré et l'affiche est sollicitée à chaque cycle. La régulation numérique de la tension est la raison pour laquelle Adhaiwell déclare que son système prolonge la durée de vie des affiches de deux à trois fois par rapport aux conceptions à défilement traditionnelles (rapportées par l'opérateur, non auditées de manière indépendante).

• Synchronisation : lorsque plusieurs unités fonctionnent ensemble (armoires double face ou mur de panneaux), la synchronisation intégrée maintient les boucles en phase, et certaines installations coordonnent les panneaux défilants avec les écrans numériques adjacents pour des campagnes combinées.

L"ensemble du mécanisme comporte un seul assemblage mobile et aucune pièce consommable à l"exception de l"affiche elle-même. C"est pourquoi la technologie est restée en service dans les médias urbains pendant des décennies tandis que l"électronique qui l"entoure s"est améliorée.

Pourquoi les propriétaires de médias choisissent-ils les systèmes de défilement plutôt que les panneaux statiques ?

La réponse directe : parce que le mouvement et la multiplication des stocks augmentent la capacité de gain d"un panneau sans le coût, la consommation d"énergie et la charge nécessaire à son remplacement par un écran LED.

• Six emplacements sur un panneau : une boîte à lumière statique vend une campagne à la fois. Un système de défilement en vend jusqu'à six sur la même armoire, la même structure et la même empreinte de permis – les trois éléments les plus coûteux à modifier dans la publicité extérieure.

• Vent favorable du marché : la World Out of Home Organization estime les dépenses mondiales en DOOH à 25,5 milliards de dollars en 2025, et à 28 milliards de dollars en 2026. Les annonceurs s'attendent de plus en plus à du mouvement ; un panneau déroulant le propose aux budgets imprimés. (Ces chiffres proviennent de recherches commerciales dont les méthodologies diffèrent : considérez-les comme un contexte directionnel et non comme une prévision pour un seul réseau.)

• Discipline énergétique : un kit de défilement consomme entre 50 W pour les petits panneaux et 220 W pour les plus grands formats de 6 x 3 m – des chiffres que la plupart des connexions de site existantes se gèrent sans aucune mise à niveau électrique.

• Compatible avec le format d'impression : les créations de marque sont encore principalement conçues sous forme d'affiches. Le défilement montre cette création en rotation sans demander aux agences de produire la vidéo.

Quel kit de système de défilement convient à différentes tailles de panneaux ?

La réponse directe : faites correspondre le kit à la surface du panneau et à la largeur de l"affiche. La gamme Adhaiwell SPDE, fabriquée à Shenzhen, se divise en trois niveaux qui couvrent presque tous les formats de médias de rue.

• Les petites boîtes lumineuses de ville et les panneaux MUPI — le format classique de 1,2 x 1,8 m — s'étendent sur l'étage de 51 mm, où les boucles d'affiches sont courtes et légères.

• Le mobilier urbain et les panneaux d'affichage classiques de 3 x 2 m à 5 x 3 m se situent au niveau 76A, le segment de volume du marché ; c'est également là que la gamme de kits de défilement SPDE d'Adhaiwell publie ses fiches techniques complètes par modèle, qui constituent la norme de documentation à attendre de tout fournisseur.

• Les grandes enseignes de façade et de passerelle jusqu'à 6 x 3 m nécessitent les rouleaux de 120 mm du HW-120A, conçus pour les boucles longues et lourdes. Peu de fabricants en Chine produisent des systèmes de défilement de cette taille – c’est le niveau où les antécédents de l’usine comptent le plus.

Où les affichages d’affiches défilantes fonctionnent-ils le mieux ?

La réponse directe : partout où le même public passe ou attend à plusieurs reprises : centres de transport en commun, mobilier urbain et quartiers commerçants.

• Plateformes de transport : les navetteurs en attente voient plusieurs rotations de la boucle en une seule attente, ce qui correspond exactement à la répétition que les annonceurs paient.

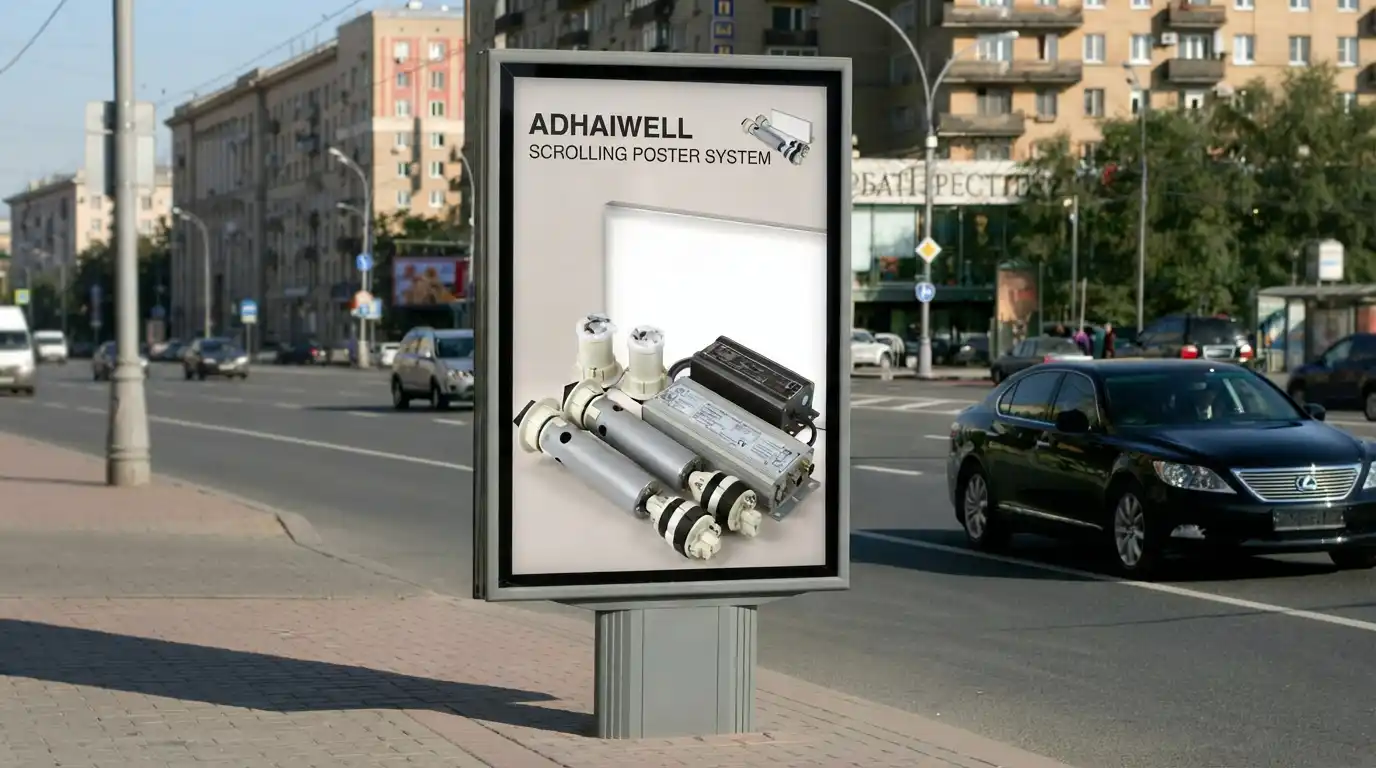

• Mobilier urbain urbain : les abribus et les caissons lumineux urbains autonomes gagnent en mouvement tout en conservant leur empreinte de permis existante. De nombreux opérateurs associent les kits d'entraînement à spécialement conçus, des caissons lumineux à défilement urbain multi-affiches de sorte que la géométrie de l'armoire et l'espacement des rouleaux sont conçus d'une seule pièce plutôt que adaptés après coup.

• Quartiers commerciaux et centres commerciaux : un acheteur parcourant une rue commerciale devant plusieurs panneaux défilants rencontre la même campagne à plusieurs reprises – une fréquence que l'affichage statique ne peut pas offrir à partir des mêmes sites.

• Les variantes intérieures et extérieures partagent la même architecture de lecteur ; les armoires extérieures ajoutent une étanchéité aux intempéries, et les règles sur les structures de publicité extérieure et le contenu des affiches diffèrent selon le pays et la ville, il faut donc les confirmer localement avant le déploiement du réseau.

De quel entretien un système d"affichage d"affiches défilantes a-t-il besoin ?

La réponse directe : très peu : les changements d"affiches, le nettoyage périodique et l"échange occasionnel de pièces de rechange font partie de la routine d"un kit de qualité.

• Changements d'affiches : la seule tâche programmée. La boucle est échangée manuellement en ouvrant l'armoire ; la fréquence dépend du calendrier de la campagne et non du matériel.

• Inspection : vérifiez le suivi des rouleaux et la tension des boucles lors de chaque changement d'affiche. Sur les systèmes régulés numériquement, la tension ne devrait pas nécessiter d’ajustement manuel entre les campagnes.

• Pièces de rechange : les rouleaux, les courroies et les contrôleurs sont des modules remplaçables sur site. Contractez un paquet de pièces de rechange avec le fournisseur au moment de l'achat : un panneau en attente d'un contrôleur ne rapporte rien.

• Tests avant livraison : demandez à n'importe quel fournisseur un rodage en usine documenté ; Adhaiwell fait fonctionner chaque kit pendant 24 heures sous tension avant expédition (rapporté par l'opérateur), ce qui mérite d'être exigé dans l'ensemble de l'industrie. Les kits de système d'affichage d'affiches à défilement SPDE construits à Shenzhen sont expédiés avec une classification d'exportation correcte sous le code HS 9405600000 — la même discipline administrative à exiger de n'importe quelle source.

Foire aux questions sur les systèmes d"affichage d"affiches à défilement

Ces réponses viennent du côté du fabricant : Adhaiwell construit des systèmes publicitaires à défilement à Shenzhen depuis plus de dix ans, fournissant des kits d"entraînement et des caissons lumineux complets pour les médias urbains, les réseaux de transport en commun et de vente au détail, avec un test en usine de 24 heures sur chaque unité.

Combien d’affiches un système d’affichage à défilement peut-il faire pivoter ? Jusqu'à six par côté sur les kits SPDE actuels. Plus de six raccourcit le temps de séjour de chaque affiche en dessous de ce dont les lecteurs de rue ont besoin, donc six est le plafond pratique.

Le système nécessite-t-il une impression d’affiche spéciale ? Non, il utilise une boucle imprimée continue sur un support rétroéclairé, produite à la longueur de boucle requise par votre panneau. N'importe quel imprimeur professionnel peut le fournir une fois que les dimensions de la boucle sont connues.

Un système peut-il faire fonctionner les deux côtés d’une boîte lumineuse double face ? Les installations utilisent généralement un lecteur par face, de sorte que chaque côté exécute une boucle indépendante et peut mener différentes campagnes. La synchronisation entre les visages est disponible lorsqu'un affichage coordonné est souhaité.

Que se passe-t-il lors d'une coupure de courant ? Le système s'arrête simplement et reprend son cycle lorsque le courant revient ; le contrôleur mémorise son programme. Aucune donnée, contenu ou paramètre n'est perdu car le « contenu » est un support imprimé.

Un système de défilement est-il adapté à une utilisation en intérieur ? Oui : les centres commerciaux, les aéroports et les salles d’exposition utilisent la même architecture de conduite, avec des paramètres plus silencieux et sans étanchéité. Le dimensionnement des panneaux fonctionne de la même manière par zone.
